Topraklama Ölçümü
Antalya topraklama ölçümü ve denetim süreçlerinde, işletmenizin yasal mevzuatlara tam uyum sağlaması ve iş güvenliği standartlarını eksiksiz karşılaması için alanında uzman mühendislik kadromuzla profesyonel çözümler sunuyoruz. Tesislerinizde can ve mal güvenliğini en üst düzeyde korumak, elektrik kaçakları ile yangın risklerini sıfıra indirmek adına gerçekleştirdiğimiz Antalya periyodik topraklama ölçümü uygulamalarıyla, tüm koruma hatlarının sürekliliğini titizlikle inceliyoruz. Kalibreli cihazlarımızla yürüttüğümüz Antalya elektrik topraklama direnci testi işlemlerinin ardından, Çalışma Bakanlığı İSG müfettiş denetimlerinde ve resmi kurumlarda %100 geçerliliğe sahip, uluslararası standartlarda bir topraklama ölçümü raporu hazırlayarak tarafınıza teslim ediyoruz. Bölgedeki fabrikalardan otellere, şantiyelerden ticari işletmelere kadar her bütçeye uygun ve şeffaf mühendislik çözümleri sunarken, firmanıza özel en rekabetçi Antalya topraklama raporu fiyatı teklifleriyle yasal yükümlülüklerinizi güvenle ve hızla tamamlamanızı sağlıyoruz.
Muratpaşa, Kepez, Konyaaltı, Aksu, Döşemealtı, Serik, Kemer, Manavgat, Alanya, Kaş, Finike, Kumluca, Demre, Elmalı ve Antalya’nın tüm ilçelerinde yerinde ölçüm hizmeti sunuyoruz.
Topraklama Ölçümü Neden Yapılır?
Topraklama sistemleri ilk kurulduğu andaki performansını sürekli koruyamaz. Zaman içerisinde;
- Bakır elektrotların korozyona uğraması,
- Topraklama iletkenlerinin zarar görmesi,
- Klemens ve bağlantı noktalarının oksitlenmesi,
- Mekanik darbeler sonucu kopmalar oluşması,
- Toprağın nem yapısının değişmesi,
- İlave tesisat değişiklikleri yapılması,
gibi nedenlerle sistem performansı düşebilir.
Periyodik olarak yapılan topraklama ölçümü sayesinde bu sorunlar erken tespit edilmekte ve elektrik tesisatının güvenli şekilde çalıştığı doğrulanmaktadır.
Antalya’da Topraklama Ölçümünde Sık Karşılaşılan Sorunlar
Elektrik Tesisatı uygunluk Raporu aşamalarında Sahada yaptığımız kontrollerde en sık karşılaşılan uygunsuzluklar şunlardır:
- Korozyona uğramış topraklama elektrotları
- Paslanmış bağlantı klemensleri
- Kopmuş eşpotansiyel bağlantılar
- Ölçüm noktası bulunmayan tesisatlar
- Yüksek geçiş direnci
- Pano topraklama bağlantı eksiklikleri
- Makine gövde topraklamalarının yetersiz olması
- Topraklama hattının nötr hattı ile yanlış bağlanması
Bu tür eksiklikler hem iş güvenliği açısından risk oluşturmakta hem de resmi denetimlerde uygunsuzluk olarak değerlendirilebilmektedir.
Topraklama Ölçümünde Neler Yapıyoruz?
Topraklama ölçümü öncesinde tesisatın genel durumu incelenir ve ölçüm yapılacak noktalar belirlenir.
Ölçüm süreci aşağıdaki aşamalardan oluşmaktadır:
- Topraklama tesisatının görsel kontrolü yapılır.
- Topraklama iletkenleri ve bağlantıları incelenir.
- Ölçüm noktaları belirlenir.

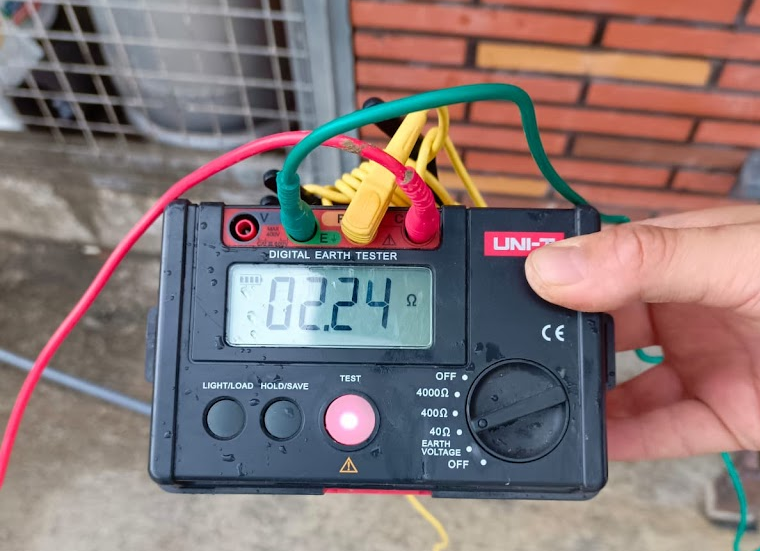

- Kalibrasyonlu Toprak Megeri cihazı ile ölçüm gerçekleştirilir.
- Topraklama direnci değerleri kayıt altına alınır.
- Sonuçlar ilgili standartlar ve yönetmelikler doğrultusunda değerlendirilir.
- Eksiklikler tespit edilirse raporda belirtilir.
- Resmi topraklama ölçüm raporu hazırlanır.
Topraklama Ölçümü Zorunlu Mudur?
Evet. İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği kapsamında işyerlerinde bulunan elektrik tesisatları ve topraklama sistemlerinin periyodik olarak kontrol edilmesi gerekmektedir.
İşletmelerde yapılan resmi denetimlerde güncel topraklama ölçüm raporları talep edilebilmektedir.
Topraklama Ölçümü Kaç Yılda Bir Yapılır?
İşletmelerin büyük bölümünde topraklama ölçümlerinin yılda en az bir kez gerçekleştirilmesi önerilmektedir. Ancak işletmenin faaliyet alanı, risk sınıfı ve ilgili mevzuat hükümlerine göre farklı periyotlar uygulanabilmektedir.
Özellikle sanayi tesisleri, üretim alanları, şantiyeler ve yoğun elektrik tüketen işletmeler için düzenli kontrol büyük önem taşımaktadır.
Hazırladığımız Topraklama Ölçüm Raporu Nerelerde Geçerlidir?
Hazırlanan raporlar aşağıdaki süreçlerde kullanılabilmektedir:
- Çalışma ve Sosyal Güvenlik Bakanlığı denetimleri
- İş Sağlığı ve Güvenliği denetimleri
- OSGB süreçleri
- Belediye ruhsat işlemleri
- İşyeri açma ve çalışma ruhsatları
- TSE Hizmet Yeterlilik Belgesi başvuruları
- İtfaiye uygunluk işlemleri
- Organize Sanayi Bölgesi denetimleri
- Kurumsal iç denetimler
Raporlar yetkili mühendis tarafından ıslak imzalı veya e-imzalı olarak düzenlenmektedir.
İSG-KATİP Sözleşmesi ve Yetkilendirme Süreci
Periyodik kontrol raporlarının hazırlanabilmesi için ilgili mevzuat kapsamında İSG-KATİP sistemi üzerinden gerekli görevlendirme ve sözleşme süreçlerinin tamamlanması gerekmektedir.
Uzman ekibimiz, işletmeniz adına gerekli yönlendirmeleri yapmakta ve sürecin eksiksiz şekilde tamamlanmasına yardımcı olmaktadır.
Antalya Topraklama Ölçümü Hizmeti Verdiğimiz Alanlar
- Fabrikalar
- Üretim tesisleri
- Şantiyeler
- Oteller
- Hastaneler
- Okullar
- AVM’ler
- Siteler
- İş merkezleri
- Depolar
- Akaryakıt istasyonları
- Kamu binaları
- Endüstriyel tesisler
- Tarımsal işletmeler
- Soğuk hava depoları
Topraklama Ölçümü Fiyatları
Antalya topraklama ölçümü fiyatları; ölçüm yapılacak pano sayısı, makine sayısı, tesis büyüklüğü, şebeke yapısı ve kontrol kapsamına göre değişiklik göstermektedir. Elektrik Tesislerinde Topraklamalar Yönetmeliği ne uygun topraklama ölçüm raporları hazırlamaktayız.
En doğru fiyat teklifinin hazırlanabilmesi için ölçüm yapılacak ekipmanların ve tesis bilgilerinin tarafımıza iletilmesi yeterlidir. Yapılacak ön değerlendirme sonrasında işletmenize özel fiyatlandırma sunulmaktadır.
Sık Sorulan Sorular
Topraklama ölçümünü kim yapabilir?
Topraklama ölçümleri ilgili mevzuata uygun olarak yetkili elektrik mühendisleri tarafından yapılmalıdır.
Topraklama raporu olmadan denetim geçilir mi?
Resmi denetimlerde güncel rapor talep edilebileceğinden raporların düzenli olarak yenilenmesi önerilmektedir.
Topraklama ölçümü ne kadar sürer?
Süre; tesis büyüklüğüne, pano sayısına ve ölçüm noktalarının sayısına göre değişiklik göstermektedir.
Ölçüm sırasında elektrik kesilir mi?
Ölçüm yöntemi ve tesis yapısına göre uygulama değişebilmektedir.
Topraklama direnci kaç ohm olmalıdır?
Uygun değerler tesis tipine, sistem yapısına ve ilgili standartlara göre değişmektedir. Ölçüm sonuçları mühendislik değerlendirmesi ile yorumlanmaktadır.
Antalya’nın hangi bölgelerinde hizmet veriyorsunuz?
Antalya merkez ve tüm ilçelerde yerinde ölçüm hizmeti sunmaktayız.
Topraklama ölçümü yaptırmamanın riskleri nelerdir?
Elektrik çarpması, yangın riski, ekipman hasarı, üretim kayıpları ve denetimlerde uygunsuzluk tespit edilmesi gibi sonuçlar ortaya çıkabilmektedir.
Topraklama raporu ne kadar sürede hazırlanır?
Ölçüm tamamlandıktan sonra raporlama süreci mümkün olan en kısa sürede tamamlanarak tarafınıza teslim edilmektedir.
Antalya Topraklama Ölçümü İçin Teklif Alın
İşletmenizin elektrik güvenliğini doğrulamak, resmi denetimlerde geçerli raporlara sahip olmak ve olası riskleri önceden tespit etmek için Antalya genelinde profesyonel topraklama ölçümü hizmetlerimizden faydalanabilirsiniz. Uzman mühendis kadromuz ile ölçüm, raporlama ve danışmanlık süreçlerini eksiksiz şekilde yürütüyoruz.
ALÇAK GERİLİM TOPRAKLAMA TESİSATI PERİYODİK KONTROL RAPORU (Örnek Rapor)
Bu rapor, Çalışma ve Sosyal Güvenlik Bakanlığı (ÇSGB) EKİPNET / İş Ekipmanları sisteminde yer alan, doldurulması ve beyan edilmesi zorunlu resmi rapor formatıdır. İş ekipmanlarının periyodik kontrol muayenelerinde bu standart formun kullanılması yasal bir yükümlülüktür. İlgili formata sadık kalarak işlemlerinizi hızla tamamlayabilirsiniz.
Topraklama Ölçüm Raporu Örneği
ALÇAK GERİLİM TOPRAKLAMA TESİSATI PERİYODİK KONTROL KRİTERLER
Topraklama Ölçümü İle Alakalı Zorunlu Kriterler
1. Görsel Kontroller (Fiziki Muayene)
Ölçüm aşamasına geçilmeden önce tesisatın fiziki durumu incelenir:
- Topraklama iletkenlerinin mekanik hasarlara karşı korunma durumu.
- Bağlantı noktalarında (klemensler, pabuçlar ve ana topraklama baralarında) korozyon, gevşeklik veya süreksizlik kontrolü.
- Ana ve tali dağıtım panolarında topraklama ve nötr baralarının ayrılmış olması ve renk kodlamasının uygunluğu.
- Potansiyel dengeleme baralarının varlığı ve tüm metalik aksamların (borular, yapı çeliği vb.) bu sisteme bağlılığı.
2. Teknik Ölçümler ve Testler

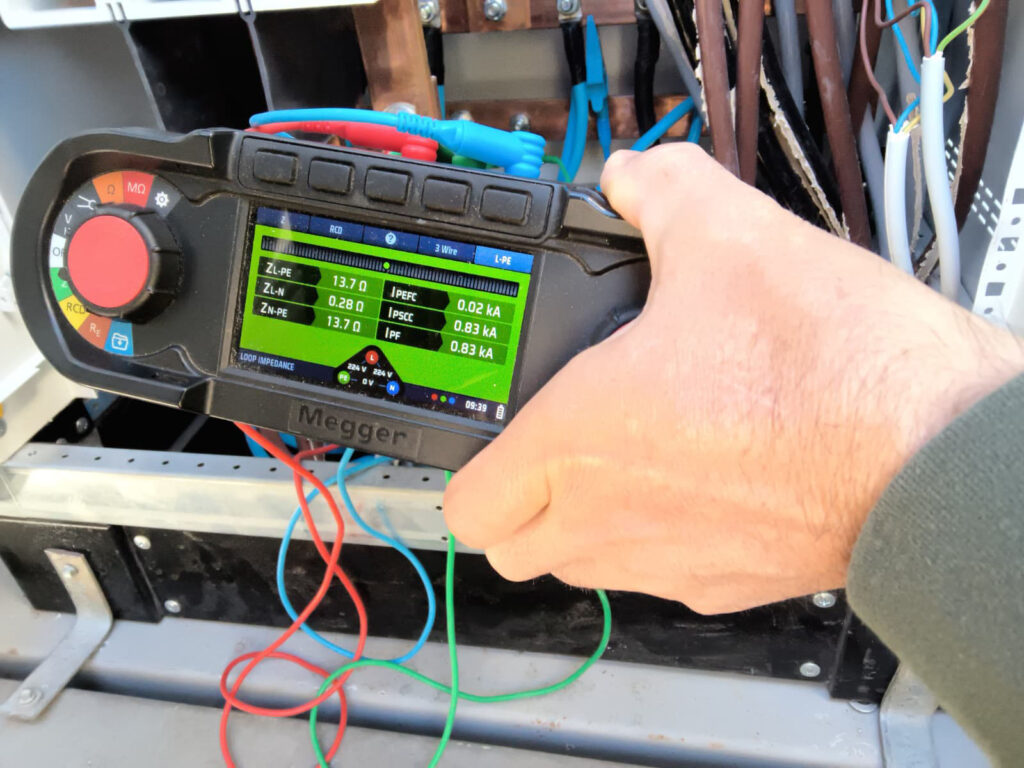

Tesisatın güvenle çalıştığını kanıtlamak için özel kalibreli cihazlarla (Loop Empedans Cihazı, Megger vb.) şu ölçümler yapılır:
- Topraklama Direncinin Ölçülmesi: Çevrim empedansı veya kazıklı ölçüm yöntemi ile topraklama yayılma direnci belirlenir.
- Hata Akımı Çevrim Empedansı (ZS) Ölçümü: Kısa devre ve gövdeye kaçak durumlarında koruma elemanlarının (sigorta, şalter) zamanında açma yapıp yapmayacağını belirlemek için ölçülür.
- Süreklilik Testi: Koruma iletkenlerinin, ana baradan en uzak noktadaki makine veya prize kadar kesintisiz ulaştığının teyit edilmesi.
3. Koruma Düzeneklerinin Kontrolü
Kaçak akım ve aşırı akım koruma elemanlarının fonksiyonelliği test edilir:
- Artık Akım Anahtarı (Kaçak Akım Rölesi – KAKR) Testi: Kaçak akım rölelerinin açma akımı ($mA$) ve açma süresi ($ms$) özel test cihazlarıyla ölçülür (30 mA hayat koruma ve 300 mA yangın koruma rölelerinin standartlara uygun sürede açma yapması zorunludur).
- Aşırı Akım Koruma Cihazlarının Uygunluğu: Sigorta ve termik-manyetik şalterlerin akım değerlerinin, ölçülen çevrim empedansı değerlerine göre açma eğrilerini kurtarıp kurtarmadığının hesabı yapılır.
