Toprak Özgül Direnci Ölçümü
Toprak özgül direnci (ρ), bir toprağın elektrik akımını iletme kabiliyetini gösteren kritik bir parametredir ve Ohm-metre (Ω.m) cinsinden ifade edilir. Bu değer, 1m x 1m boyutundaki teorik bir toprak küpünün direncini temsil eder. Ölçüm sonuçları, topraklama sisteminin tasarımında belirleyici rol oynar.
Toprak Özgül Direnci Neden Ölçülmelidir?
- Topraklama sisteminin verimliliğini belirler.
- Topraklama elektrot sayısını ve maliyetini optimize eder.
- Güvenli bir elektriksel ortam sağlar (kaçak akımların toprağa iletilmesi).
- Proje öncesi doğru yer seçimine yardımcı olur.
Toprak Direncini Etkileyen Faktörler
- Toprak yapısı (kumlu, killi, kayalık vb.)
- Nem oranı (nemli topraklar daha iletkendir)
- Sıcaklık (don veya aşırı kuraklık direnci artırır)
- Derinlik (yüzeyden derine inildikçe direnç düşer)
Toprak Özgül Direnci Ölçümü Nasıl Yapılır?

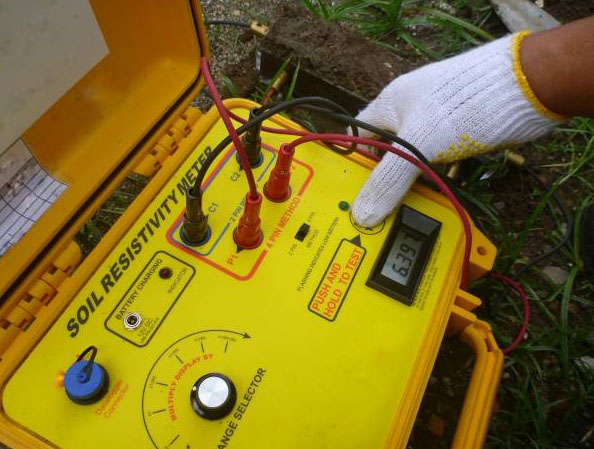

Ölçümler, özel toprak direnci test cihazları ile Wenner Metodu kullanılarak gerçekleştirilir:
- 4 adet prob eşit aralıklarla (genellikle 4m) zemine çakılır.
- Cihaz, dış problar (C1-C2) arasına akım enjekte eder.
- İç problar (P1-P2) arasındaki gerilim farkı ölçülür.
- ρ = 2πaR formülüyle hesaplanır (a: prob aralığı, R: ölçülen direnç).
Ölçümde Dikkat Edilmesi Gerekenler
✅ Kalibre edilmiş cihaz kullanılmalıdır.
✅ Problar mümkün olduğunca derine yerleştirilmelidir.
✅ Farklı prob aralıkları denenerek stabil sonuç alınmalıdır.
✅ Hava koşulları (nem, sıcaklık) rapora eklenmelidir.
Toprak Özgül Direnci Raporu
Ölçüm sonuçları, yetkili elektrik mühendisleri tarafından hazırlanan raporda şu bilgileri içermelidir:
✔ Ölçüm yöntemi ve cihaz bilgileri (seri no, kalibrasyon)
✔ Toprak yapısı ve hava durumu
✔ Hesaplamalar ve sonuçlar
✔ Önerilen topraklama sistemi tasarımı
Antalya’da Toprak Özgül Direnç Ölçüm Hizmeti
Firmamız, uzman mühendis kadrosuyla Antalya ve çevresinde toprak özgül direnci ölçümleri yapmaktadır.
Neden Bizi Tercih Etmelisiniz?
🔹 Yasal mevzuata uygun raporlama
🔹 Hızlı ve güvenilir ölçüm teknikleri
🔹 Proje maliyetlerinizi optimize eden çözümler
Toprak Tiplerine Göre Özgül Direnç Değerleri
| Toprak Türü | Özgül Direnç (Ω.m) |
|---|---|
| Nemli Kil | 10 – 100 |
| Kuru Kil | 500 – 1.000 |
| Kum | 1.000 – 5.000 |
| Taşlık/Kayalık | 5.000 – 10.000+ |
Doğru topraklama, can ve mal güvenliğidir! ⚡🔌
Toprak özgül direnci ölçümü için birkaç farklı yöntem kullanılmaktadır. Bu yöntemler, ölçümün doğruluğu ve uygulanabilirliği açısından farklı avantajlar sunar. İşte en yaygın kullanılan toprak özgül direnci ölçüm yöntemleri:
1. Wenner Metodu (Dört Elektrot Yöntemi)
En yaygın kullanılan yöntemdir. Özellikle homojen toprak yapılarında doğru sonuç verir.
Nasıl Uygulanır?
- 4 adet elektrot eşit aralıklarla (genellikle a = 4m) düz bir hat üzerine yerleştirilir.
- Dıştaki iki elektrot (C1 ve C2) arasına akım verilir.
- İçteki iki elektrot (P1 ve P2) arasındaki gerilim farkı ölçülür.
- Özgül direnç (ρ) formülü:ρ=2πaRρ=2πaR
- a: Elektrotlar arası mesafe (metre)
- R: Ölçülen direnç (Ohm)
Avantajları:
✔ Basit ve uygulaması kolay
✔ Homojen topraklarda yüksek doğruluk
✔ Standart ölçüm yöntemi olarak kabul edilir
Dezavantajları:
✖ Geniş alan gerektirir
✖ Yeraltındaki heterojen yapılar (kaya, farklı toprak katmanları) hatalı sonuç verebilir
2. Schlumberger Metodu
Wenner metoduna benzer, ancak iç elektrotlar arası mesafe daha kısa tutularak ölçüm hassasiyeti artırılır.
Nasıl Uygulanır?
- Dış elektrotlar (C1-C2) arası mesafe (L) büyük, iç elektrotlar (P1-P2) arası mesafe (l) küçük seçilir.
- Formül:ρ=πL2−l24lRρ=π4lL2−l2R
- L: Dış elektrotlar arası mesafe
- l: İç elektrotlar arası mesafe
Avantajları:
✔ Wenner’a göre daha az elektrot hareketi
✔ Derin toprak katmanları için daha doğru sonuç
Dezavantajları:
✖ Hesaplaması daha karmaşık
✖ Ölçüm sırasında hassas ayar gerektirir
3. Dipol-Dipol Metodu
Yeraltı yapılarının analizinde kullanılır. Özellikle jeofizik çalışmalarında tercih edilir.
Nasıl Uygulanır?
- Akım ve gerilim elektrotları birbirinden ayrı gruplar halinde yerleştirilir.
- Ölçümler farklı açılardan yapılarak toprağın 3D direnç haritası çıkarılır.
Avantajları:
✔ Yeraltı yapısı hakkında detaylı bilgi verir
✔ Heterojen topraklarda etkilidir
Dezavantajları:
✖ Karmaşık ölçüm süreci
✖ Özel cihaz ve uzmanlık gerektirir
4. Topraklama Özdirenç Ölçümü (Üç Elektrot Yöntemi)
Küçük alanlarda ve mevcut topraklama sistemlerinin testinde kullanılır.
Nasıl Uygulanır?
- 2 akım elektrodu (C1-C2) ve 1 potansiyel elektrot (P) kullanılır.
- Fall-of-Potential (Potansiyel Düşüm) metodu ile ölçüm yapılır.
Avantajları:
✔ Mevcut topraklama sistemlerinde hızlı test imkanı
✔ Dar alanlarda uygulanabilir
Dezavantajları:
✖ Wenner kadar hassas değildir
✖ Yüzeysel ölçüm yapar
Hangi Yöntem Ne Zaman Kullanılır?
| Yöntem | En Uygun Kullanım Alanı | Ölçüm Derinliği |
|---|---|---|
| Wenner | Homojen topraklar, geniş alanlar | ~a (elektrot aralığı) |
| Schlumberger | Derin toprak katmanları | > Wenner |
| Dipol-Dipol | Jeofizik çalışmalar, maden arama | Çok derin |
| Üç Elektrot | Mevcut topraklama sistemleri, küçük alanlar | Yüzeysel |
Antalya’da Profesyonel Toprak Özgül Direnç Ölçümü
