Topraklama Tesisatı Yapımı
Topraklama tesisatı, elektrik sistemlerinde güvenliği sağlamak ve olası hatalara karşı koruma sağlamak için hayati öneme sahiptir. Yazımızda, topraklama tesisatı çeşitleri, malzemeleri, hesaplama yöntemleri, uygulama adımları ve standartlar hakkında detaylı bilgiler bulabilirsiniz.
1. Topraklama Nedir?
Topraklama, elektrik tesisatında oluşabilecek kaçak akımları, yıldırım darbelerini veya statik elektriği toprağa ileterek can ve mal güvenliğini sağlayan bir sistemdir.
2. Topraklama Çeşitleri
Topraklama, kullanım amacına göre farklı türlere ayrılır:
A) Koruma Topraklaması
- Elektrikli cihazların metal kısımlarının topraklanması
- Kaçak akımlara karşı insan hayatını korur
B) İşletme Topraklaması
- Elektrik sisteminin nötr hattının topraklanması
- Aşırı gerilimleri engeller
C) Fonksiyon Topraklaması
- Hassas cihazların (bilgisayar, tıbbi ekipman) çalışmasını stabilize eder
D) Yıldırımdan Korunma Topraklaması (Paratoner Topraklaması)
- Yıldırım darbelerini toprağa aktararak binaları korur
E) Topraklama Sistemleri (TN, TT, IT)
- TN Sistemi: Nötr ve topraklama birleştirilir
- TT Sistemi: Nötr ve toprak ayrıdır
- IT Sistemi: Nötr izole edilir, sadece arıza durumunda topraklama devreye girer
3. Topraklama Malzemeleri

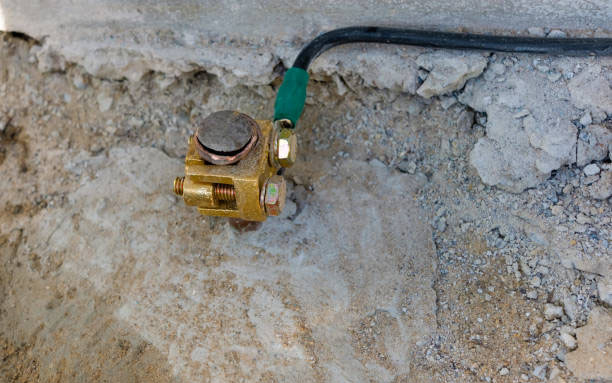

- Topraklama Elektrotu: Bakır veya galvanizli çelik kazıklar
- Topraklama İletkeni: Bakır şerit veya kablo
- Topraklama Levhası: Bakır veya galvanizli çelik levhalar
- Topraklama Barası: Panolarda bağlantı noktası
- Topraklama Pimi: Derin topraklama için kullanılır
4. Topraklama Direnci ve Hesaplama
Topraklama direnci, toprağın iletkenliğine bağlıdır. İdeal değerler:
- Binalar: ≤ 5 Ω
- Endüstriyel Tesisler: ≤ 1 Ω
- Paratoner: ≤ 10 Ω
Topraklama Direnci Formülü:R=ρ2πLln(4Ld)R=2πLρln(d4L)
- R: Topraklama direnci (Ω)
- ρ: Toprak özdirenci (Ω.m)
- L: Elektrot uzunluğu (m)
- d: Elektrot çapı (m)
5. Topraklama Tesisatı Nasıl Yapılır?
- Proje Hazırlama: TS 3043 ve IEC 60364 standartlarına uygun tasarım
- Topraklama Elektrotu Yerleştirme:
- Kazık çakma veya çukur açma yöntemi
- Elektrotlar en az 2 m derinliğe yerleştirilir
- Topraklama İletkeni Bağlantısı:
- Bakır şerit veya kablo ile elektrot-pano bağlantısı
- Topraklama Direnci Ölçümü:
- Ölçüm cihazı ile direnç kontrolü
- Raporlama ve Periyodik Bakım:
- Yıllık topraklama testleri
6. Topraklama Standartları ve Yönetmelikler
- TS 3043: Topraklama Tesisleri Yönetmeliği
- IEC 60364: Elektrik Tesisatları Standardı
- TSE Kuralları: Bina ve endüstriyel tesisler için geçerli şartnameler
7. Topraklama Tesisatı Maliyeti
- Kullanılan malzemeye (bakır/galvaniz) ve proje büyüklüğüne göre değişir
Topraklama tesisatı, elektrik güvenliği için olmazsa olmazdır. Doğru malzeme seçimi, profesyonel montaj ve periyodik testlerle sistemin verimli çalışması sağlanmalıdır.
Topraklama tesisatı yaptırırken mutlaka uzman elektrik mühendislerinden destek alın!
Topraklama tesisatı, topraklama çeşitleri, topraklama malzemeleri, topraklama direnci hesaplama, topraklama nasıl yapılır gibi bilgileri barındırır.
Daha fazla bilgi için topraklama standartları (TS 3043, IEC 60364) ve topraklama uygulama teknikleri hakkında araştırma yapabilirsiniz.
